摩托車點火器線路及摩托車點火器接線圖
日期：
2013-05-22
點擊：
97772
查看原圖
全部展開

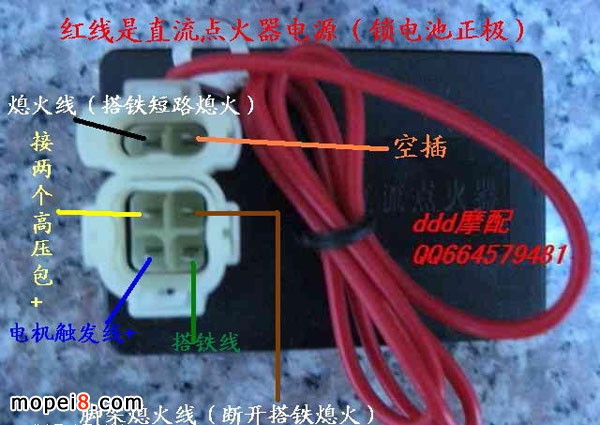

本田CM 帶邊架熄火的點火器
空插的地方是接電機點火線圈黑/紅線的
觸發線+ -------藍/黃
電機點火線圈 --------黑/紅
高壓包----------------黑/黃
熄火線----------------黑/白
搭鐵線----------------綠
圖庫說明
本篇收錄了各廠家摩托車點火器線路圖、摩托車點火器接線圖。
摩托車點火器線路接線圖資料陸續收集、整理上傳。歡迎分享，聯系ＱＱ：1269628491
