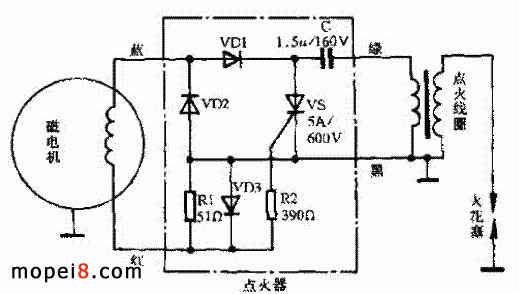

玉河 YH50Q-Ⅱ 型摩托車電子點火器電路見下圖所示。其印刷電路板封裝在用環氧樹脂密封的塑料殼內，共有綠、藍、黑、紅四條引出線。綠線與黑線接點火線圈，藍線與紅線接磁電機。

用萬用表的黑、紅兩表筆分別接點火器的綠、黑兩條引出線，將萬用表置于電壓擋上；打開點火開關，踏下啟動桿數次，觀察萬用表是否有 6V 左右的電壓顯示，若沒有，說明點火器有故障。手頭沒有萬用表，也可找一該車的轉向燈或尾燈燈泡，接在綠、黑引出線之間，打開點火開關，踏下啟動桿數次，看燈泡是否亮，若不亮，也說明點火器有故障。發現點火器有故障，可以拆開進行檢修。首先通過加熱方式取下塑料殼，然后將其放置在烘箱內（ 150℃ ）或采用大功率烙鐵加熱使環氧樹脂軟化，再用尖狀工具慢慢地剔開（注意不要急于求成，以防損壞內部元件），取出印刷電路板。

 點火器的故障一般是由于二極管 VD1 （ 2CZ851 ）或可控硅（ VS ）損壞引起的。檢查二極管 VD1 的方法是：將萬用表置于 R×10k 擋，黑、紅兩表筆分別接二極管兩端，測得一電阻值；然后將黑、紅兩表筆對調，再接在二極管兩端，又測得一電阻值。若兩次測得的電阻值相差較大，說明二極管正常；若兩次測得的電阻值相差不多（都較大或較�。�，說明二極管已損壞。

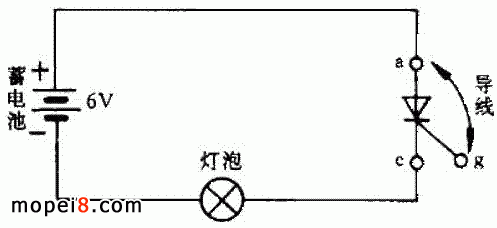

若無 2CZ851 的二極管更換，也可用 IN4007 的二極管代替。檢查可控硅（ VS ）的方法是：將車上的蓄電池取下，找一該車的轉向燈或尾燈燈泡，按下圖所示電路接好，此時若燈泡亮，說明可控硅失效；若燈泡不亮，則用導線將可控硅的陽極 a 與控制極 g 短接一下，燈泡隨之發亮，取下導線燈泡仍發亮，說明可控硅良好；否則在導線短接時燈泡不亮或?qū)Ь�短接時燈泡發亮而取下導線燈泡不發亮，均說明此可控硅失效，應更換。

 用電烙鐵將已損壞或失效的元件更換后，設法再使環氧樹脂軟化，按原樣將印刷電路板封裝在塑料殼內即可。
